Comprendre le tableau de bord d'une voiture


  • Publié le 10 décembre 2019 par Sébastien Depardieu, mis à jour le 23 février 2022

Savoir utiliser et comprendre le tableau de bord d'une voiture est une compétence essentielle pour obtenir le Code de la route et réussir le permis de conduire. Cette notion fait partie de la thématique « La mécanique et les équipements » de l'épreuve théorique générale. Un tableau de bord est complexe : il comporte des compteurs, des jauges, la ventilation, éventuellement des commandes sur le volant et un ordinateur de bord, etc.

Sommaire :

Les informations essentielles affichées sur le tableau de bord

Au-dessus du volant se trouvent les informations essentielles concernant le véhicule. Celles-ci sont visibles d'un coup d'œil par le conducteur, afin qu'il n'ait pas à quitter longtemps la route des yeux et ainsi garantir la sécurité routière.

Les compteurs

Deux compteurs sont mis en avant sur les tableaux de bord des voitures :

  • Le compteur de vitesse
  • Le compte-tours

Le compteur de vitesse permet au conducteur de connaître sa vitesse actuelle. Cette dernière est essentielle, car elle permet de respecter les limitations de vitesse imposées afin d'assurer la sécurité des usagers de la route.

Le compte-tours est, quant à lui, principalement utile lors de la conduite d'une voiture à boîte manuelle. Il indique le nombre de tours par minute du moteur. Cette information permet au conducteur de savoir quand passer au rapport supérieur ou inférieur.

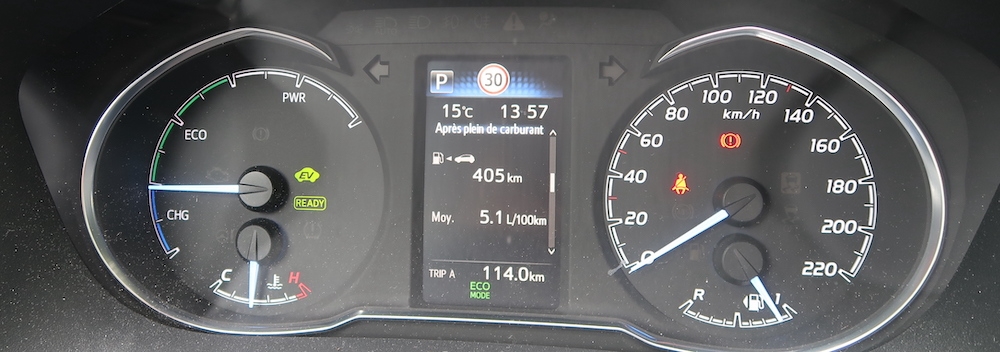

Compteurs et jauges d’un tableau de bord

Un autre compteur équipe également toutes les voitures : le compteur kilométrique. Il indique le nombre total de kilomètres parcourus par le véhicule depuis sa mise en circulation. Cette information est très utile durant toute la durée de vie du véhicule. Elle permet de savoir à quel moment réaliser l'entretien du véhicule et de connaître la valeur de la voiture sur le marché de l'occasion.

Les jauges

Des jauges sont présentes sur le tableau de bord d'une voiture afin de donner au conducteur des informations indispensables.

La jauge d'essence permet au conducteur de connaître la quantité de carburant disponible dans le réservoir. Il peut ainsi estimer l'autonomie du véhicule et savoir quand le plein doit être effectué afin d'éviter la panne d'essence.

Une jauge indiquant la température du liquide de refroidissement est également présente sur le tableau de bord. Si la température est anormalement haute, le moteur est en surchauffe et risque des dégâts irréversibles.

Les voyants

Les voyants qui s'allument sur le tableau de bord constituent une aide très importante pour le conducteur. Ils peuvent indiquer :

  • Un problème important du véhicule, par exemple une pression d'huile anormale
  • Un rappel important, comme une alerte en cas de faible quantité d'essence dans le réservoir
  • Les feux du véhicule actuellement allumés

Connaître la signification des voyants est donc indispensable. Vous trouverez ci-dessous les voyants essentiels concernant les alertes :

Signification des voyants d’alerte du tableau de bord

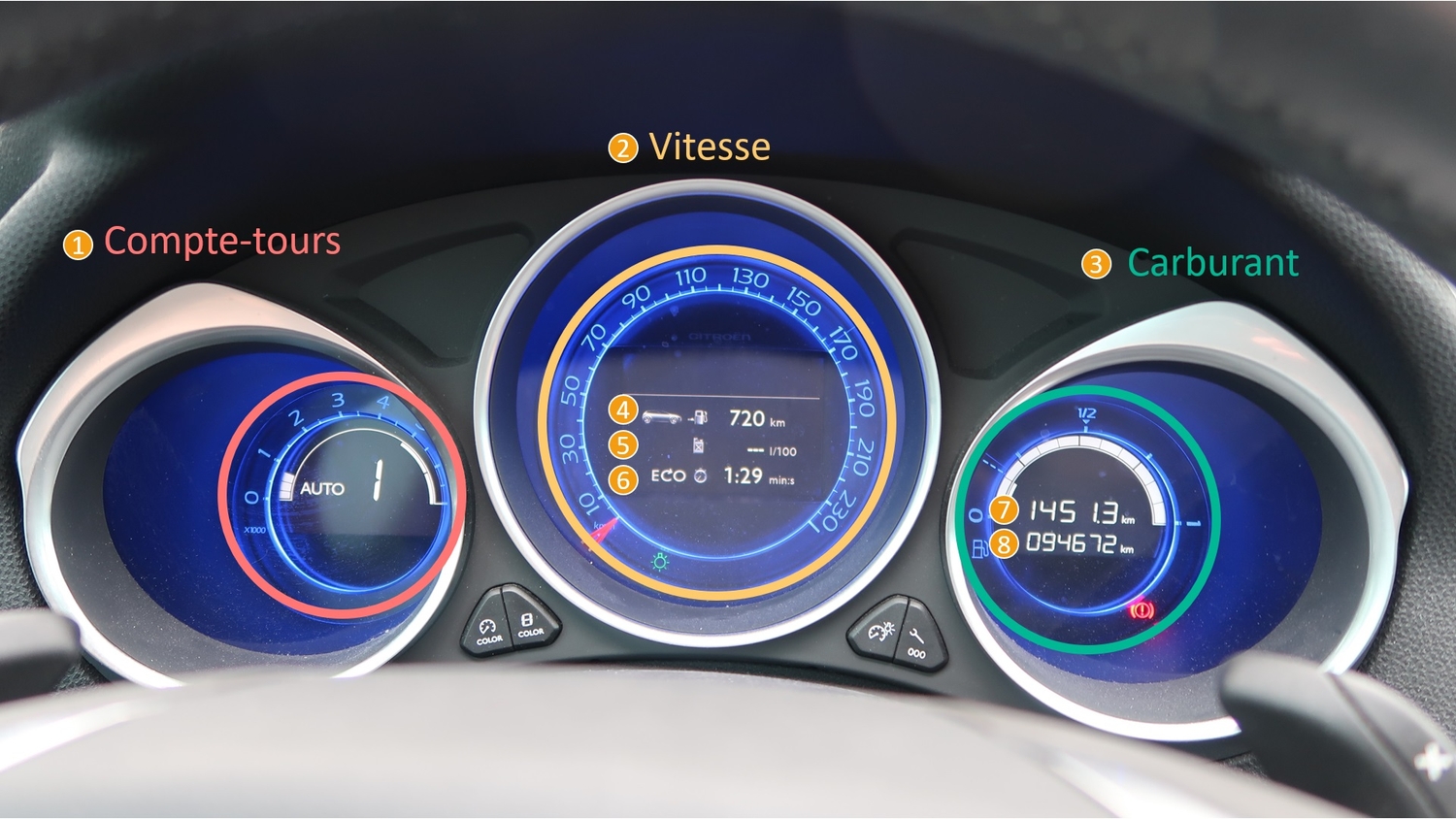

Exemple d'un tableau de bord

Les compteurs et jauges du tableau de bord

Les principaux compteurs et jauges sont les suivants :

  • Le compte-tours qui indique le régime du moteur (1)
  • Le compteur de vitesse qui permet de vérifier la vitesse du véhicule (2)
  • La jauge de carburant (3)

D'autres informations très utiles peuvent également être présentes à côté de ces compteurs, telles que :

  • Le nombre de kilomètres restant avant la panne d'essence (4)
  • La consommation du moteur en carburant, en temps réel (5)
  • Le temps de repos moteur (système Start and Stop) (6)
  • Les kilomètres parcourus depuis la dernière remise à zéro (compteur partiel) (7)
  • Les kilomètres parcourus depuis la mise en circulation du véhicule (compteur totalisateur) (8)
  • La température du liquide de refroidissement

Les fonctionnalités au volant

Les commandes du véhicule sont souvent situées à des emplacements stratégiques pour permettre au conducteur de les utiliser rapidement et facilement.

À noter que certains modèles de véhicule possèdent un dispositif antivol : pour l'activer, il faut retirer la clé et tourner le volant jusqu'à ce qu'il se bloque.

Les commodos

Un commodo est une petite manette située derrière le volant. Une voiture dispose de deux commodos, un de chaque côté du volant.

Sur le commodo gauche, on trouve généralement les commandes suivantes :

  • Le clignotant gauche, en abaissant le commodo
  • Le clignotant droit, en levant le levier
  • Les feux de route
  • Les appels de phare
  • Les feux de position et de croisement

Le commodo droit permet, quant à lui, d'utiliser les fonctionnalités suivantes :

  • Les essuie-glaces
  • Le liquide de lave-glace

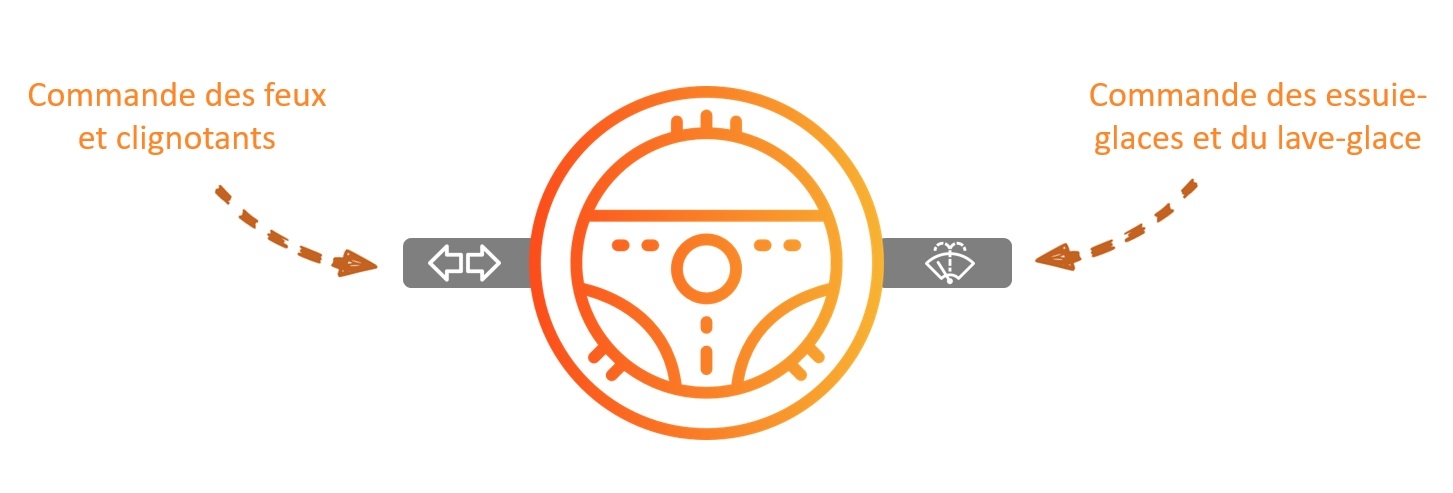

Les commodos d’un véhicule

Les commandes situées sur les commodos peuvent varier d'une voiture à une autre. Pensez à vous informer de la position des différents boutons, avant de prendre la route, lorsque vous conduisiez un nouveau véhicule.

Les commandes au volant

Sur le volant, on retrouve généralement le klaxon en son centre. Facile d'accès, le conducteur peut utiliser l'avertisseur sonore rapidement en appuyant sur le volant.

Sur les voitures récentes, d'autres commandes sont présentes sur le volant. Ces commandes, accessibles par le conducteur sans lâcher le volant ni quitter la route des yeux, permettent d'améliorer le confort de l'automobiliste et la sécurité routière.

On retrouve généralement sur ces volants des commandes liés :

  • À l'autoradio
  • Au téléphone
  • Aux aides à la conduite, telles que le régulateur et le limiteur

Le tableau de bord central

Différentes commandes sont présentes au niveau du tableau de bord central. En tant que conducteur, utilisez ces commandes avec prudence. En effet, quitter la route des yeux est nécessaire pour trouver le bouton souhaité, ce qui est dangereux lorsque la voiture est en circulation.

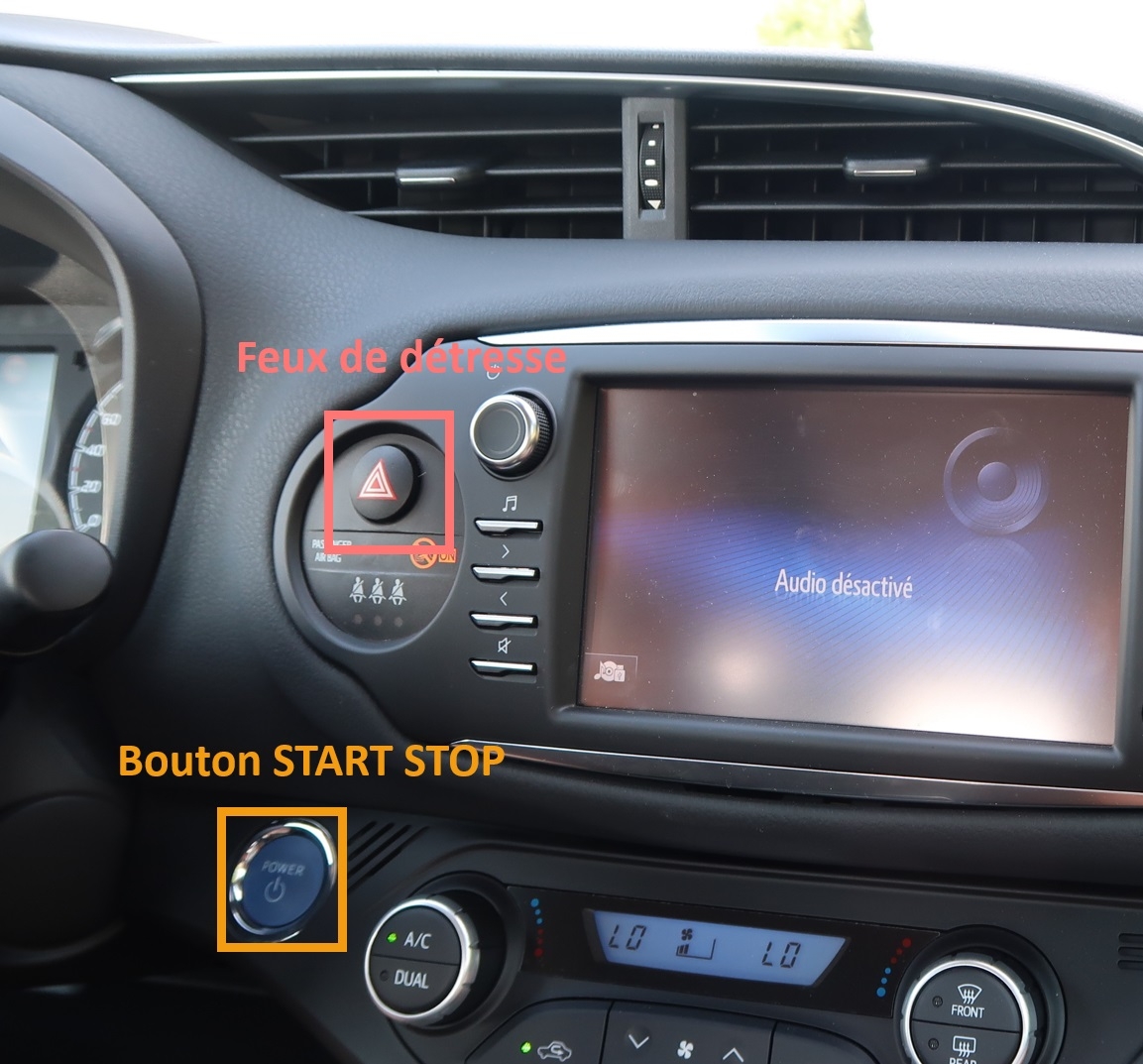

Commandes Start Stop et feux de détresse d'un tableau de bord

Dans les nouveaux modèles de véhicule, un bouton START STOP remplace la traditionnelle clé : il permet de mettre le contact.

Ventilation et autoradio

La ventilation permet à la fois le confort des passagers et la sécurité routière. En effet, celle-ci permet :

  • D'avoir une température agréable : en hiver grâce au chauffage et en été à l'aide de la climatisation.
  • D'éviter la buée : lorsque de la buée se forme, notamment sur le pare-brise, la visibilité du conducteur peut rapidement devenir mauvaise et être dangereuse. La ventilation permet d'enlever la buée et ainsi d'améliorer la visibilité du conducteur.

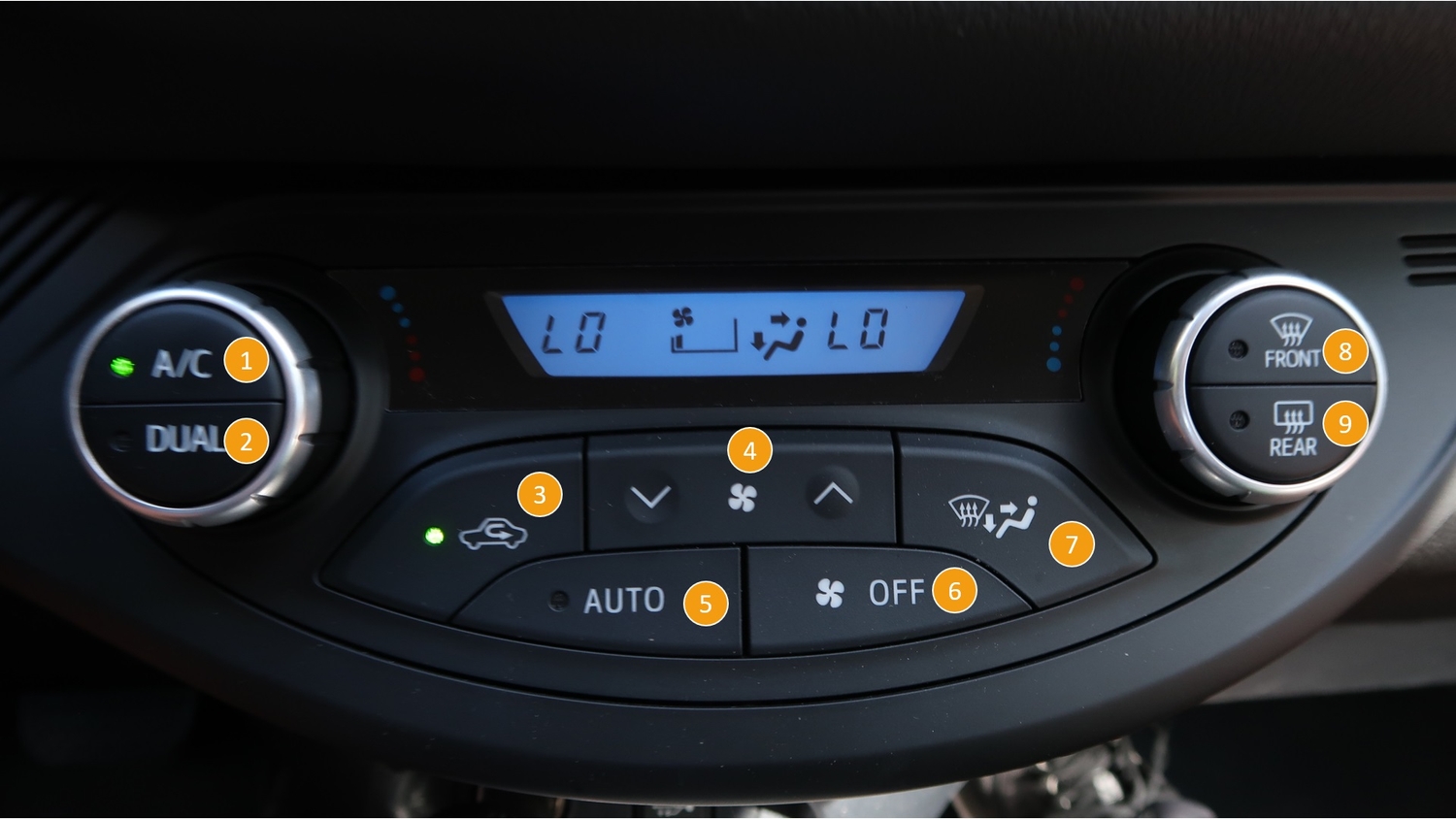

L'image ci-dessous présente les commandes d'aération classiques d'une voiture :

  • Allumer la climatisation (1)
  • Indiquer que les températures du conducteur et du passager avant doivent être les mêmes (2)
  • Activer le recyclage de l'air (3)
  • Régler la puissance de la ventilation (4)
  • Mettre la climatisation en mode automatique (5)
  • Couper la ventilation (6)
  • Orienter le flux de la ventilation (7)
  • Activer le désembuage avant (8)
  • Activer le désembuage arrière (9)
Commandes d'aération d'un tableau de bord

L'autoradio permet de se divertir et de se tenir informé. Certaines stations de radio diffusent aux automobilistes des flashs d'information réguliers sur l'état du trafic et la présence de dangers sur la route.

L'ordinateur de bord

Les voitures modernes sont souvent équipées d'un ordinateur de bord.

Ces ordinateurs sont équipés d'un écran permettant d'afficher diverses informations, telles que :

  • Le GPS
  • L'autoradio
  • La ventilation
  • La température extérieure
  • Etc.

Le conducteur ou le passager peuvent interagir avec l'ordinateur à l'aide de boutons ou de l'écran si celui-ci est tactile. Attention à ne pas le manipuler en conduisant. En effet, saisir une adresse sur le GPS tout en conduisant oblige le conducteur à quitter la route des yeux plusieurs secondes, ce qui crée un danger pour lui-même, ses passagers et les autres usagers de la route.
